Modellvarianten für Klappladen und Schiebeladen
Die hier dargestellten Modellvarianten werden am häufigsten verwendet.
feststehende Lamellen
NICE
Oberfläche: Pulverbeschichtet (200 C°) vor dem Zusammenbau
Rahmen: Stranggepresstes Aluminium-Hohlkammerprofil 48/32 mm
Lamellenträger: Stranggepresstes Aluminium-Profil 32/11 mm
Lamellen: Stranggepresstes Aluminium-Hohlkammerprofil 40/12 mm
Eckverbindung: Zwei eingeklebte Aluminium-Eckwinkel, zusätzlich durch Konusbolzen gesichert
JS
Oberfläche: Pulverbeschichtet (200 C°) vor dem Zusammenbau
Rahmen: Stranggepresstes Aluminium-Hohlkammerprofil 75/32 mm
Lamellenträger: Stranggepresstes Aluminium-Profil 32/11 mm
Lamellen: Stranggepresstes Aluminium-Hohlkammerprofil 40/12 mm
Eckverbindung: Zwei eingeklebte Aluminium-Eckwinkel, zusätzlich durch Konusbolzen gesichert
MS
Oberfläche: Pulverbeschichtet (200 C°) vor dem Zusammenbau
Rahmen: Stranggepresstes Aluminium-Hohlkammerprofil 75/32 mm
Lamellenträger: Stranggepresstes Aluminium-Profil 32/11 mm
Lamellen: Stranggepresstes Aluminium-Hohlkammerprofil 54/10 mm
Eckverbindung: Zwei eingeklebte Aluminium-Eckwinkel, zusätzlich durch Konusbolzen gesichert
Paris
Oberfläche: Pulverbeschichtet (200 C°) vor dem Zusammenbau
Rahmen: Stranggepresstes Aluminium-Hohlkammerprofil 75/32 mm
Lamellenträger: Stranggepresstes Aluminium-Profil 32/11 mm
Lamellen: Stranggepresstes Aluminium-Hohlkammerprofil 55/11 mm
Eckverbindung: Zwei eingeklebte Aluminium-Eckwinkel, zusätzlich durch Konusbolzen gesichert
UL
Oberfläche: Pulverbeschichtet (200 C°) vor dem Zusammenbau
Rahmen: Stranggepresstes Aluminium-Hohlkammerprofil 75/32 mm
Lamellenträger: Stranggepresstes Aluminium-Profil 32/11 mm
Lamellen: Stranggepresstes Aluminium-Hohlkammerprofil 73/13 mm mit Kunststoffendkappen in schwarz, weiß oder in Ladenfarbe beschichtet, seitlich überstehend
Eckverbindung: Zwei eingeklebte Aluminium-Eckwinkel, zusätzlich durch Konusbolzen gesichert
SUN-R75
Oberfläche: Pulverbeschichtet (200 C°) vor dem Zusammenbau
Rahmen: Stranggepresstes Aluminium-Hohlkammerprofil 75/32 mm
Lamellenträger: Stranggepresstes Aluminium-Profil 32/11 mm
Lamellen: Stranggepresstes Aluminium-Hohlkammerprofil 54/18 mm, oval
Eckverbindung: Zwei eingeklebte Aluminium-Eckwinkel, zusätzlich durch Konusbolzen gesichert
ROM
Oberfläche: Pulverbeschichtet (200 C°) vor dem Zusammenbau
Rahmen: Stranggepresstes Aluminium-Hohlkammerprofil 75/32 mm
Lamellenträger: Stranggepresstes Aluminium-Profil 32/11 mm
Lamellen: Stranggepresstes Aluminium-Hohlkammerprofil 40/12 mm
Querfries: Stranggepresstes Aluminium-Hohlkammerprofil 60/32 mm
Füllung: Doppelte Aluminium-Platte mit Dämmschicht
Aufteilung: Oben 1/3 Lamellen, Unten 2/3 Füllung (Einteilung auch nach Maßangabe möglich)
Eckverbindung: Zwei eingeklebte Aluminium-Eckwinkel, zusätzlich durch Konusbolzen gesichert
MS-ROM
Oberfläche: Pulverbeschichtet (200 C°) vor dem Zusammenbau
Rahmen: Stranggepresstes Aluminium-Hohlkammerprofil 75/32 mm
Lamellenträger: Stranggepresstes Aluminium-Profil 32/11 mm
Lamellen: Stranggepresstes Aluminium-Hohlkammerprofil 54/10 mm
Querfries: Stranggepresstes Aluminium-Hohlkammerprofil 60/32 mm
Füllung: Doppelte Aluminium-Platte mit Dämmschicht
Aufteilung: Oben 1/3 Lamellen, Unten 2/3 Füllung (Einteilung auch nach Maßangabe möglich)
Eckverbindung: Zwei eingeklebte Aluminium-Eckwinkel, zusätzlich durch Konusbolzen gesichert

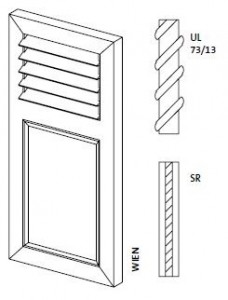

WIEN
Oberfläche: Pulverbeschichtet (200 C°) vor dem Zusammenbau
Rahmen: Stranggepresstes Aluminium-Hohlkammerprofil 75/32 mm
Lamellenträger: Stranggepresstes Aluminium-Profil 32/11 mm
Lamellen: Stranggepresstes Aluminium-Hohlkammerprofil 73/13 mm mit Kunststoffendkappen in schwarz, weiß oder in Ladenfarbe beschichtet, seitlich überstehend
Querfries: Stranggepresstes Aluminium-Hohlkammerprofil 60/32 mm
Füllung: Doppelte Aluminium-Platte mit Dämmschicht
Aufteilung: Oben 1/3 Füllung, Mitte 1/3 Lamellen, Unten 1/3 Füllung (Einteilung auch nach Maßangabe möglich)
Eckverbindung: Zwei eingeklebte Aluminium-Eckwinkel, zusätzlich durch Konusbolzen gesichert
verstellbare Lamellen
JSV
Oberfläche: Pulverbeschichtet (200 C°) vor dem Zusammenbau
Rahmen: Stranggepresstes Aluminium-Hohlkammerprofil 75/32 mm
Lamellenträger: Stranggepresstes Aluminium-Profil 32/11 mm
Lamellen: Stranggepresstes Aluminium-Hohlkammerprofil 40/12 mm mit schwarzen Kunststoffendkappen
Regulierung: Verstellbare Lamellen durch seitlichen Schwenkhebel-Verschluss mit Rasterstellungen
Eckverbindung: Zwei eingeklebte Aluminium-Eckwinkel, zusätzlich durch Konusbolzen gesichert
MSV
Oberfläche: Pulverbeschichtet (200 C°) vor dem Zusammenbau
Rahmen: Stranggepresstes Aluminium-Hohlkammerprofil 75/32 mm
Lamellenträger: Stranggepresstes Aluminium-Profil 32/11 mm
Lamellen: Stranggepresstes Aluminium-Hohlkammerprofil 54/10 mm mit schwarzen Kunststoffendkappen
Regulierung: Verstellbare Lamellen durch seitlichen Schwenkhebel-Verschluss mit Rasterstellungen
Eckverbindung: Zwei eingeklebte Aluminium-Eckwinkel, zusätzlich durch Konusbolzen gesichert

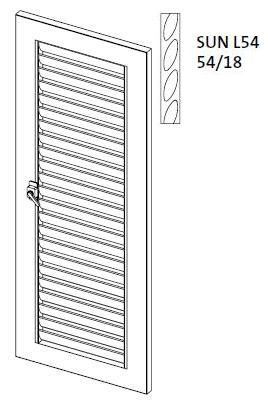

SUN-R75V
Oberfläche: Pulverbeschichtet (200 C°) vor dem Zusammenbau
Rahmen: Stranggepresstes Aluminium-Hohlkammerprofil 75/32 mm
Lamellenträger: Stranggepresstes Aluminium-Profil 32/11 mm
Lamellen: Stranggepresstes Aluminium-Hohlkammerprofil 54/18 mm, oval
Eckverbindung: Zwei eingeklebte Aluminium-Eckwinkel, zusätzlich durch Konusbolzen gesichert

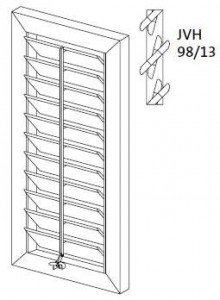

JVH
Oberfläche: Pulverbeschichtet (200 C°) vor dem Zusammenbau
Rahmen: Stranggepresstes Aluminium-Hohlkammerprofil 75/32 mm
Lamellenträger: Stranggepresstes Aluminium-Profil 32/11 mm
Lamellen: Stranggepresstes Aluminium-Hohlkammerprofil 98/13 mm mit schwarzen oder weißen Kunststoffendkappen
Regulierung: Verstellbare Lamellen durch mittigen Schubstangen-Verschluss mit Rasterstellungen, verbunden mit beschichtetem Metall-Formteil
Eckverbindung: Zwei eingeklebte Aluminium-Eckwinkel, zusätzlich durch Konusbolzen gesichert
geschlossene Modelle
TIZO
Oberfläche: Pulverbeschichtet (200 C°) vor dem Zusammenbau
Rahmen: Stranggepresstes Aluminium-Hohlkammerprofil 75/32 mm
Füllung: Polystyrol-Hartschaumplatte mit beidseitigem Aluminiumprofi l 135 mm
Eckverbindung: Eingeklebter Aluminium-Eckwinkel mit sichtbarer Einkerbung

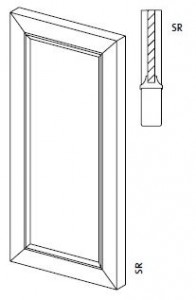

SR
Oberfläche: Pulverbeschichtet (200 C°) vor dem Zusammenbau
Rahmen: Stranggepresstes Aluminium-Hohlkammerprofil 75/32 mm
Trägerprofil: Stranggepresstes Aluminium-Profil 32/25 mm
Füllung: Doppelte Aluminium-Platte mit Dämmschicht
Eckverbindung: Zwei eingeklebte Aluminium-Eckwinkel, zusätzlich durch Konusbolzen gesichert
GE
Oberfläche: Pulverbeschichtet (200 C°) vor dem Zusammenbau
Rahmen: Stranggepresstes Aluminium-Hohlkammerprofil 75/32 mm
Trägerprofil: Stranggepresstes Aluminium-Profil 32/25 mm
Füllung: Stranggepresstes Aluminium-Hohlkammerprofil 73/10 mm, horizontale Ausrichtung
Eckverbindung: Zwei eingeklebte Aluminium-Eckwinkel, zusätzlich durch Konusbolzen gesichert
GE-SE
Oberfläche: Pulverbeschichtet (200 C°) vor dem Zusammenbau
Rahmen: Stranggepresstes Aluminium-Hohlkammerprofil 75/32 mm
Trägerprofil: Stranggepresstes Aluminium-Profil 32/25 mm
Füllung: Stranggepresstes Aluminium-Hohlkammerprofil 73/10 mm, vertikale Ausrichtung
Eckverbindung: Zwei eingeklebte Aluminium-Eckwinkel, zusätzlich durch Konusbolzen gesichert

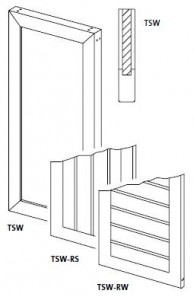

TSW
Oberfläche: Pulverbeschichtet (200 C°) vor dem Zusammenbau
Rahmen: Stranggepresstes Aluminium-Hohlkammerprofil 75/32 mm
Füllung: Doppelte Aluminium-Platte mit Dämmschicht
Eckverbindung: Eingeklebter Aluminium-Eckwinkel mit sichtbarer Einkerbung
Modellvarianten für Schiebeladen
SUN-P70

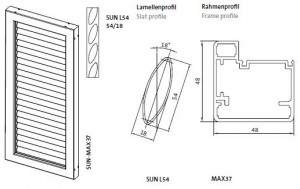

SUN-MAX37

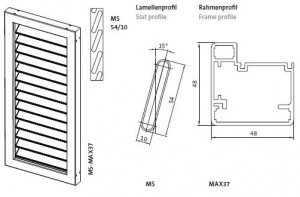

MS-MAX37

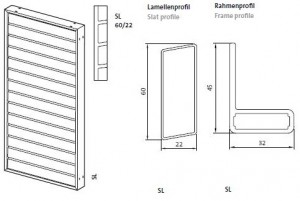

SL
PL

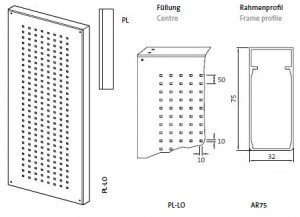

PL-LO
MATRICO-Max28

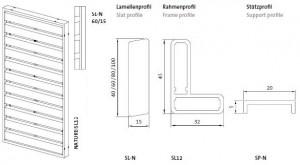

NATURE-SL12
